上海電子廠設計凈化工程時，一般按照十萬級無塵車間標準裝修，設計時為了保證車間潔凈度達到所需標準，設計工程主要集中在車間結構材料與空調工程系統兩大塊，下面，跟隨勤哲凈化一起來看看吧！

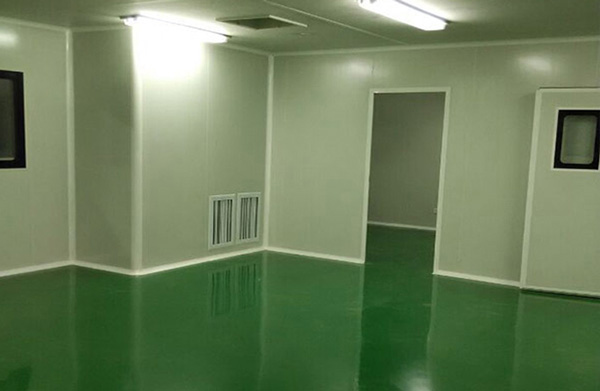

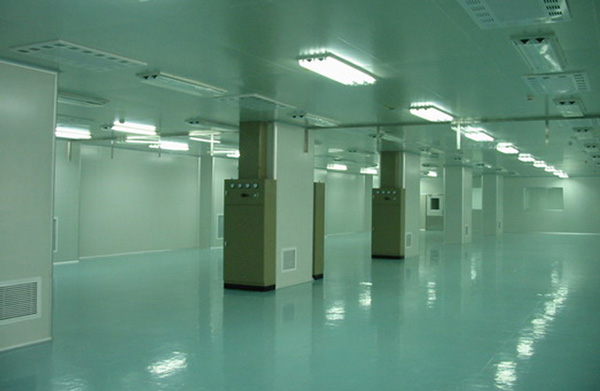

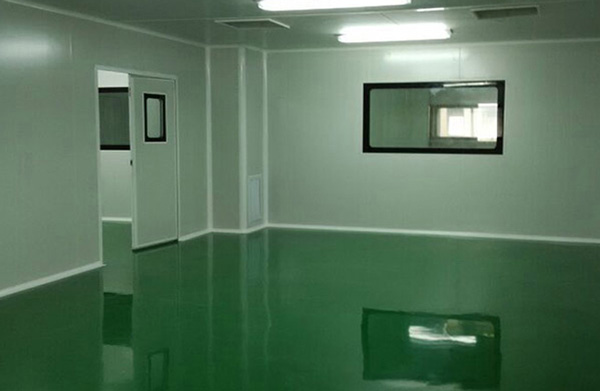

一、電子廠凈化車間結構材料

1、結構部分一般凈化廠房墻、頂板材一般多采用50mm厚的夾芯彩鋼板制造，其特點為美觀、剛性強、保溫性能好、易施工。圓弧墻角、門、窗框等一般采用專用凈化專用型材制造 。

2、地面可采用環氧自流坪地坪或高級耐磨塑料地板，有防靜電要求的，可選用防靜電型。

3、送回風管道用熱渡鋅板制成，貼凈化保溫效果好的阻燃型PF發泡塑膠板。

4、高效送風口一般用冷軋板剪切焊接成靜壓箱后噴塑處理，再鑲嵌固定好高效過濾器，美觀清潔，沖孔網板用烤漆鋁板，不生銹不粘塵，宜清潔。

二、電子廠潔凈空調工程常用方案

1、組合式空氣處理機組+冷水機組+高效送風口

傳統的凈化空調系統設計方案，組合式空氣處理機組里含有混合段，初效過濾段，表冷段，二次回風段（或中間段），加熱段，加濕段，中效過濾段，風機段等功能段。

優點：

  1）空氣處理效果好，送風過程中被污染程度較低，溫濕度的控制比較精確；

  2）適用于有集中冷源或較大的廠房；

  3）空調冷熱源可于廠房普通空調系統合用或獨立冷熱源；

  4）維修頻率較低，車間的噪音低。

缺點：

  1）廠房需有配套的冷凍機房或有放置熱泵機組的室外空間，放置組合式空氣處理機組的空調機房，老廠改造很難實行；

  2）造價高，只適用十萬級以下的凈化無塵廠房。

2、水冷機組+增壓風柜+高效送風口

空調方案相對簡單，與第一種方案相比，縮小機房的面積，水冷柜機、增壓風柜可根據具體情況布置。

優點：

  1）空氣處理效果較好的，送風過程中被污染程度低，溫濕度控制效果較好；

  2）布置靈活，適合新舊廠房；

  3）維修頻率較低，車間噪音低。

缺點：

  1）需要小面積的機房，空調機組與空氣處理機組要集中布置；

  3）造價較低，回風可選擇一次或兩次，具體根據車間的大小情況來定，適用于十萬級以下廠房。

3、分體空調柜機+FFU送風口

方案設計非常簡單，適用于對室內溫濕度精度要求不高的無塵車間。

優點：

  1）不需要占用機房面積，布置很靈活，送風均勻度好；

  2）造價最低，可滿足空氣的潔凈度。

缺點：

  1）溫濕度控制較差；

  3）FFU的維修頻率高。

三、電子廠十萬級凈化車間標準

1、塵粒最大允許數大或等于0.5微米的粒子數不得超過3500000個，大于或等于5微米的粒子數不得超過20000個。

2、微生物最大允許數，浮游菌數不得超過500個每立方米;沉降菌數不得超過10個每培養皿。

3、壓差。相同潔凈度等級的潔凈室壓差保持一致，對于不同潔凈等級的相鄰潔凈室之間壓差要≥5P1，潔凈室與非潔凈室之間要≥10P1。

4、溫濕度。潔凈車間一般在冬季控制溫度在20~22℃，濕度在30-50%;夏季控制溫度在24~26℃，濕度在50-70%。

推薦閱讀：30萬級潔凈車間標準換氣次數

以上內容是對上海地區“電子廠十萬級凈化工程安裝方案”的介紹，更多精彩內容請關注本站！
